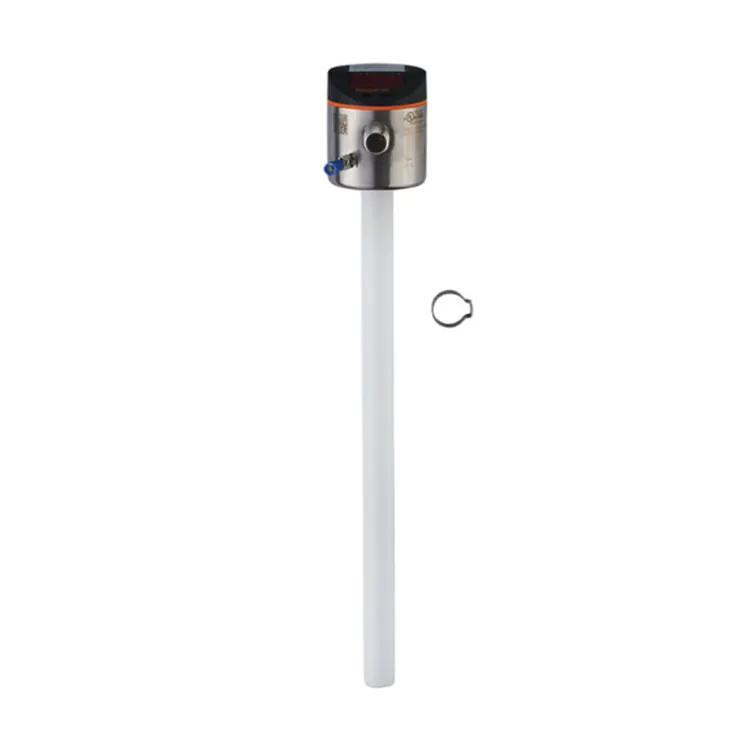

ИФМ LK3122 — это электронный датчик уровня, предназначенный для применения в системах с водой, охлаждающими жидкостями на водной основе, маслами и аналогичными жидкостями. Его датчик диаметром 264 мм имеет активный диапазон измерения 195 мм, а его настраиваемый коммутационный выход и аналоговый выход соответствуют различным требованиям мониторинга и управления. Благодаря рабочему напряжению 18–30 В постоянного тока и связи IO-Link датчик можно интегрировать в подходящие архитектуры автоматизации. В этом руководстве объясняются принцип его работы, важные технические характеристики, особенности применения, требования к установке и критерии выбора, чтобы помочь инженерам и группам закупок определить, соответствует ли он их оборудованию.
Оглавление
- Что такое IFM LK3122?
- Как работает датчик?
- Основные технические характеристики
- Основные характеристики и преимущества
- Типичные промышленные применения
- Рекомендации по установке и настройке
- Как правильно выбрать датчик уровня
- Техническое обслуживание и устранение неполадок
- Часто задаваемые вопросы
- Заключение
Что такое IFM LK3122?
ИФМ LK3122 — электронный датчик уровня производства ifm Electronic. В отличие от обычного поплавкового выключателя, который в первую очередь определяет механическое положение, эта модель использует емкостный принцип измерения для обнаружения изменений уровня совместимых жидкостей вдоль чувствительного зонда.
Датчик предназначен для применений, связанных с водой, смазочно-охлаждающими материалами на водной основе, маслами, средами на масляной основе и жидкостями с аналогичными характеристиками. Его электронные выходы позволяют использовать измеренный уровень в процессах промышленного мониторинга и управления.
Для инженеров по техническому обслуживанию, интеграторов оборудования и разработчиков систем автоматизации основным фактором является не просто номер модели. Это то, соответствуют ли активный диапазон датчика, совместимость жидкостей, температурные пределы, конфигурация выходного сигнала и условия установки фактическому применению.
Покупатели могут просмотреть информацию о продукте IFM LK3122 от Floating Light и сравнить указанные детали с документацией производителя перед размещением заказа.
Как работает датчик?
Емкостное измерение уровня основано на изменениях электрической емкости, связанных с наличием среды вокруг чувствительного элемента. Когда уровень жидкости изменяется вдоль зонда, датчик оценивает соответствующий электрический отклик и определяет измерение, связанное с уровнем.
LK3122 предоставляет настраиваемые выходы для передачи полезной информации на контроллер или систему мониторинга. В зависимости от установки и настроек параметров эти сигналы могут поддерживать мониторинг уровня, обнаружение пороговых значений и автоматические реакции оборудования.
Понимание параметров вывода
- Цифровой коммутационный выход:Поддерживает действия на основе пороговых значений, такие как сигнализация, когда измеренный уровень достигает заданного значения.
- Аналоговый выход:Обеспечивает настраиваемый сигнал тока или напряжения для совместимого оборудования управления.
- IO-ссылка:Обеспечивает поддержку цифровой связи, идентификации устройства, параметризации и диагностики через совместимое ведущее устройство IO-Link.
Эти функции позволяют разработчикам системы выбирать подходящий метод интеграции, не предполагая, что каждая установка будет использовать все доступные выходы одновременно.
Основные технические характеристики
Просмотр технических данных перед покупкой помогает предотвратить несоответствие между датчиком и целевой машиной. В следующей таблице приведены важные характеристики, опубликованные для IFM LK3122.
| Параметр | Спецификация | Практическое значение |
|---|---|---|
| Тип продукта | Электронный датчик уровня | Предназначен для обнаружения уровня жидкости. |
| Принцип измерения | Емкостный | Обнаруживает изменения уровня посредством емкостного зондирования |
| Длина зонда | 264 мм | Важно для глубины резервуара и конструкции крепления. |
| Активный диапазон срабатывания | 195 мм | Определяет активный раздел измерений |
| Неактивные зоны | 53 мм вверху; 16 мм внизу | Необходимо учитывать при позиционировании зонда. |
| Рабочее напряжение | 18–30 В постоянного тока | Требуется совместимый источник питания постоянного тока. |
| Коммутационный выход | ПНП/НПН; настраивается нормально открытый или нормально закрытый | Поддерживает совместимые входы цифрового управления. |
| Аналоговый токовый выход | 4–20 мА, настраиваемое направление | Подходит для совместимых модулей аналогового ввода. |
| Аналоговый выход напряжения | 0–10 В, настраиваемое направление | Требуется совместимый вход напряжения |
| IO-Link | Версия 1.1 | Поддерживает совместимую цифровую интеграцию |
| Ошибка измерения | ±5% от конечного значения | Следует учитывать при определении допусков на контроль. |
| Температура окружающей среды | 0–60°С | Соответствует среде установки датчика |
Важный:Допустимая температура среды датчика зависит от жидкости и монтажных принадлежностей. Для воды и охлаждающих жидкостей на водной основе опубликованный диапазон составляет 0–35°C, при этом диапазон 35–65°C возможен при использовании указанной климатической трубки E43100. Для масла опубликованный диапазон составляет 0–70°C. Полный список условий эксплуатации и ограничений можно найти на официальной странице продукта IFM и в технической документации.
Основные характеристики и преимущества
Несколько характеристик делают LK3122 достойным внимания для проектов по мониторингу промышленных жидкостей.
1. Несколько возможностей вывода
Комбинация переключающего выхода, аналогового выхода и связи IO-Link дает инженерам несколько вариантов интеграции. Соответствующая конфигурация зависит от контроллера, требований к мониторингу и выбранных параметров.
2. Настраиваемые функции переключения
Уставки и точки сброса можно настроить в пределах указанного диапазона регулировки. Это поддерживает приложения, в которых контроллер должен реагировать на определенный уровень жидкости, а не просто отображать результаты измерения.
3. Определенная активная зона измерения.
Активный диапазон 195 мм помогает инженерам планировать размещение зондов в компактных резервуарах и резервуарах для оборудования. Правильное расположение имеет важное значение, поскольку неактивные секции не обеспечивают ту же функцию измерения, что и активная зона.
4. Промышленная интеграция
Питание 18–30 В постоянного тока и настраиваемые выходные параметры делают LK3122 подходящим для оценки в совместимых системах автоматизации. Перед вводом в эксплуатацию электрические характеристики, пределы нагрузки и требования к подключению следует сверить с документацией контроллера.
Типичные промышленные применения
Датчик можно рассматривать для совместимых задач мониторинга жидкостей в промышленном оборудовании, при условии, что среда и условия эксплуатации находятся в заявленных пределах.
- Резервуары охлаждающей жидкости для станков:Контролируйте смазочно-охлаждающие жидкости на водной основе и подавайте сигналы об их уровне на органы управления машиной.
- Гидравлическое оборудование:Контролируйте совместимые гидравлические масла в резервуарах, где геометрия зонда и температура масла соответствуют спецификациям.
- Промышленные водные системы:Обнаружение изменений уровня жидкости в подходящих резервуарах для воды и корпусах оборудования.
- Системы смазки:Контроль уровня поддержки совместимых смазочных материалов в машинах.
- Автоматизированное оборудование:Обеспечьте коммутационные или аналоговые сигналы для интеграции в подходящую систему мониторинга на базе ПЛК.
Это скорее потенциальные категории приложений, чем гарантии пригодности. LK3122 не предназначен для всех жидкостей или промышленных процессов. Производитель перечисляет ограничения для сильно проводящих или клейких сред, сыпучих материалов, кислот, щелочей, пищевой промышленности и гальванотехники. Перед выбором подтвердите точную среду и условия процесса.
Рекомендации по установке и настройке
Правильная установка напрямую влияет на надежность измерений и эффективность стратегии управления.
- Проверьте геометрию бака.Убедитесь, что длина зонда и способ монтажа соответствуют доступной глубине установки.
- Правильно расположите активную зону.При определении необходимых точек измерения учитывайте верхнюю неактивную зону шириной 53 мм и нижнюю неактивную зону шириной 16 мм.
- Подтвердите совместимость среды.Проверьте свойства жидкости, диэлектрические характеристики и температуру на соответствие ограничениям производителя.
- Проверьте электрические соединения.Согласуйте напряжение питания, логику переключения, тип аналогового сигнала и требования к нагрузке с контроллером.
- Настройте параметры измерения.Установите необходимые точки переключения и сброса, поведение выхода и другие параметры в соответствии с инструкцией по эксплуатации.
- Испытание в реальных условиях эксплуатации.Прежде чем запускать машину в повседневную эксплуатацию, проверьте выходной отклик при репрезентативном уровне жидкости.
Для цифровой связи также проверьте ведущее устройство IO-Link, конфигурацию устройства и файл описания совместимого устройства, где это необходимо.
Как правильно выбрать датчик уровня
При сравнении IFM LK3122 с другими электронными датчиками уровня учитывайте все применение, а не выбирайте модель исключительно по цене или номинальной длине зонда.
| Фактор выбора | Вопросы, которые стоит задать |
|---|---|
| Совместимость с жидкостью | Разрешена ли среда для использования с этим емкостным датчиком? |
| Диапазон измерения | Покрывает ли активный диапазон 195 мм необходимое изменение уровня? |
| Температура | Находятся ли температуры окружающей среды и жидкости в допустимых пределах? |
| Интерфейс управления | Принимает ли ПЛК выбранный сигнал переключения, тока, напряжения или IO-Link? |
| Установка | Можно ли установить датчик с учетом необходимых неактивных зон? |
| Приобретение | Может ли поставщик подтвердить точную модель, состояние, наличие и документацию? |
Инженеры также должны оценить, является ли наиболее подходящим непрерывное измерение уровня, обнаружение порогового значения или другой принцип измерения. Датчик, который хорошо работает в одном резервуаре, может не подходить для другой среды или конфигурации процесса.
Техническое обслуживание и устранение неполадок
Регулярные проверки могут помочь выявить проблемы с установкой или конфигурацией до того, как они нарушат работу производства.
- Осмотрите датчик и монтажное приспособление на предмет загрязнений или физических повреждений.
- Проверьте напряжение питания и электрические соединения, если датчик не реагирует должным образом.
- Проверьте точки переключения и сброса, если поведение сигнализации отличается от запланированной последовательности управления.
- Сравните аналоговые показания с ожидаемыми значениями и убедитесь, что вход ПЛК настроен на правильный тип сигнала.
- Просмотрите параметры связи IO-Link и устройства при использовании цифрового интерфейса.
- Перед очисткой, изменением настроек или возвратом оборудования в эксплуатацию ознакомьтесь с инструкциями по эксплуатации.
Интервалы технического обслуживания должны основываться на фактической рабочей среде, свойствах контролируемой жидкости и рекомендациях производителя оборудования.
Часто задаваемые вопросы
1. Какой тип датчика IFM LK3122?
ИФМ LK3122 — это электронный емкостной датчик уровня, предназначенный для определения уровня совместимых жидкостей. Он обеспечивает настраиваемый коммутационный выход, аналоговый выход и связь IO-Link.
2. Каков активный диапазон срабатывания IFM LK3122?
Зонд имеет длину 264 мм и активную дальность срабатывания 195 мм. Указанные неактивные зоны составляют 53 мм вверху и 16 мм внизу. Эти размеры должны быть включены в план установки.
3. Какие жидкости может контролировать IFM LK3122?
К предполагаемым средам относятся вода, охлаждающие жидкости на водной основе, масла, среды на масляной основе и аналогичные жидкости, соответствующие указанным условиям. Сильно проводящие или клейкие среды, а также некоторые химические или промышленные применения исключаются. Всегда проверяйте информацию о совместимости производителя.
4. Можно ли подключить IFM LK3122 к ПЛК?
Да, его можно интегрировать с совместимым ПЛК, используя его переключающий выход, аналоговый выход по току или напряжению или интерфейс IO-Link. Выбранный метод должен соответствовать электрическим входам и возможностям связи ПЛК.
5. Какой источник питания требуется для IFM LK3122?
Указанное рабочее напряжение составляет 18–30 В постоянного тока. Перед установкой проверьте источник питания, проводку, выходную нагрузку и требования к подключению, используя техническую документацию.
6. Как покупатели могут проверить правильную модель перед заказом?
Проверьте полное обозначение модели, документацию производителя, состояние продукта и любую доступную информацию о отслеживании. Покупатели также могут предоставить Floating Light свои требования к применению, чтобы подтвердить запрошенную модель и детали покупки.
Заключение
ИФМ LK3122 предлагает емкостное определение уровня жидкости, настраиваемые выходные функции и возможность подключения IO-Link для подходящих приложений промышленного мониторинга. Активный диапазон срабатывания 195 мм и определенные рабочие пределы требуют тщательной оценки применения. Проверив совместимость среды, геометрию установки, температуру и требования к контроллеру перед покупкой, инженеры могут сделать более обоснованный выбор датчика.
