Краткое содержание статьи:Точное измерение расстояний необходимо для надежной промышленной автоматизации, эффективной обработки материалов и стабильного качества продукции.ИФМ О1Д100Фотоэлектрический датчик расстояния обеспечивает бесконтактные оптические измерения, настраиваемые функции переключения, варианты аналогового вывода и связь IO-Link для широкого спектра заводских применений.Плавающий светпомогает промышленным покупателям найти компоненты автоматизации и оценить совместимость датчиков для их оборудования. В этом руководстве рассматриваются основные характеристики IFM O1D100, принципы работы, практическое применение, особенности установки и критерии выбора.

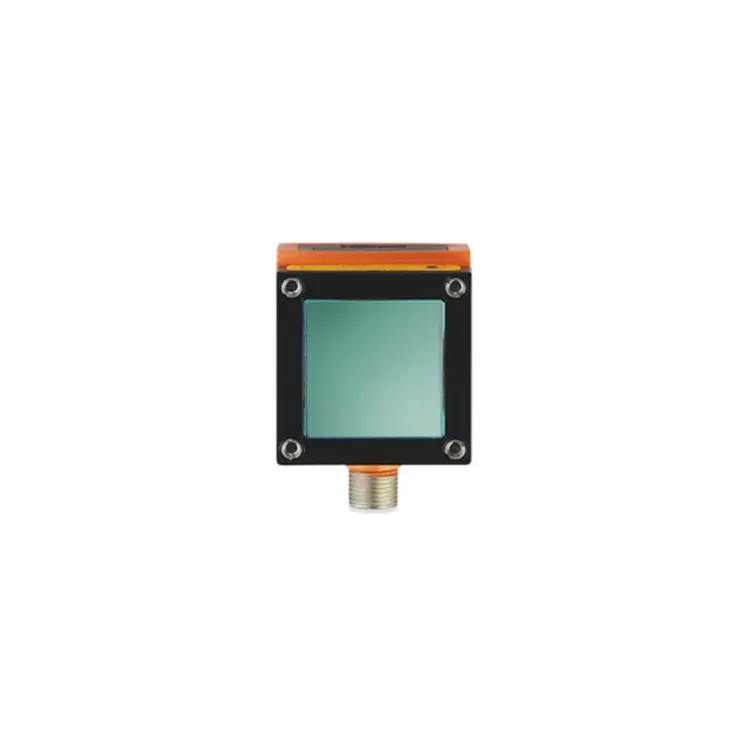

The ИФМ О1Д100фотоэлектрический датчик расстояния, предназначенный для промышленного применения, где требуется надежное бесконтактное обнаружение объектов и измерение расстояний. Произведенный ifm Electronic, он принадлежит к семейству оптических датчиков расстояния O1D и предназначен для измерения расстояний до 10 метров в заданных эталонных условиях.
В отличие от механических измерительных устройств фотоэлектрическому датчику расстояния не нужно касаться целевого объекта. Это делает его полезным для мониторинга движущихся продуктов, определения положения объектов и измерения расстояний, где физический контакт может помешать производству или повредить чувствительные материалы.
O1D100 сочетает в себе настраиваемый диапазон обнаружения с переключаемыми выходами и возможностью аналогового выхода. Его интерфейс IO-Link также поддерживает параметризацию и передачу данных датчиков в совместимые системы автоматизации.
Для производителей, системных интеграторов и групп технического обслуживания основным преимуществом является возможность включать информацию о расстоянии в существующие процессы управления без введения механического измерительного механизма в точке обнаружения.
Покупатели могут просмотреть страницу продукта IFM O1D100 от Floating Light, чтобы получить информацию о продукте и задать вопросы о поиске.
При оценке промышленного датчика инженеры должны учитывать нечто большее, чем максимальное расстояние измерения. Выходная конфигурация, электрическая совместимость, защита окружающей среды, коммуникационные возможности и характеристики целевой поверхности — все это влияет на реальную производительность.
| Параметр | Спецификация |
|---|---|
| Тип продукта | Фотоэлектрический датчик расстояния |
| Производитель | ifm электронный |
| Модель | О1Д100 |
| Диапазон измерения | 0,2–10 м при заданных нормальных условиях |
| Рабочее напряжение | 18–30 В постоянного тока |
| Конструкция электрического выхода | ПНП постоянного тока |
| Цифровые выходы | 2 настраиваемых переключающих выхода |
| Варианты аналогового выхода | 4–20 мА или 0–10 В, настраивается |
| Интерфейс связи | IO-Link COM2, 38,4 кбод, версия 1.1 |
| Частота выборки | 1–50 Гц |
| Степень защиты | IP67 |
| Рабочая температура окружающей среды | от -10°С до +60°С |
| Размеры корпуса | 59×42×52 мм |
| Класс защиты от лазера | Класс 2 |
| Электрическое подключение | Один пятиконтактный разъем M12 с кодировкой А. |
Примечание. Технические характеристики основаны на опубликованной производителем информации о продукте. Указанный диапазон измерения зависит от отражательной способности объекта и эталонных условий. Перед установкой или приобретением проверьте действующее техническое описание, схему подключения и требования к конфигурации.
Одним из важных факторов выбора является точность измерений. Максимальная дальность действия 10 метров не означает, что датчик обеспечивает одинаковую точность на любом расстоянии. Цвет объекта, отражательная способность поверхности, окружающее освещение и условия эксплуатации могут влиять на качество измерения. Инженерам следует ознакомиться с официальными техническими спецификациями IFM O1D100 при определении допустимых допусков.
ИФМ О1Д100 использует оптическое измерение времени пролета. Проще говоря, датчик излучает свет в направлении цели и оценивает возвращенный сигнал, чтобы определить расстояние. Это позволяет устройству измерять объекты, не требуя прямого контакта.
После получения значения расстояния датчик может использовать свои настроенные выходные функции для передачи информации подключенному контроллеру или системе автоматизации.
Например, упаковочная линия может использовать информацию о расстоянии, чтобы определить, достиг ли продукт заданной позиции. Затем контроллер может координировать работу конвейера, исполнительного механизма или операции проверки на основе настроенного порога обнаружения.
IO-Link добавляет еще один уровень функциональности. Благодаря совместимости ведущего устройства и контроллера технические специалисты могут получить доступ к поддерживаемым данным процесса, настроить параметры и получить диагностическую информацию. Это может упростить ввод в эксплуатацию и уменьшить необходимость повторной ручной настройки датчика.
ИФМ О1Д100 подходит для многих задач промышленной автоматизации, где бесконтактное измерение расстояния предоставляет полезную информацию для процесса управления. Его пригодность всегда следует проверять на соответствие требуемому диапазону, целевым свойствам, потребностям реагирования и среде установки.
На сборочных и производственных линиях датчик может контролировать положение заготовок, приспособлений или движущихся компонентов. Пороги расстояния могут помочь системе управления определить, находится ли объект в ожидаемой рабочей зоне, прежде чем начнется следующий процесс.
Этот подход может обеспечить повторяемые последовательности операций и снизить зависимость от механических контактных переключателей в подходящих приложениях.
Автоматизированным системам хранения, конвейерам и оборудованию для обработки поддонов часто необходимо определять положение объектов или оценивать расстояние между целью и фиксированной контрольной точкой.
O1D100 может предоставлять информацию о расстоянии для выбранных задач позиционирования и мониторинга присутствия. Однако приложения, включающие сложную загрузку поддонов, несколько целей или критически важное для безопасности предотвращение столкновений, требуют отдельной оценки охвата и требований безопасности на уровне системы.
В системах упаковки и обработки посылок измерения расстояния могут помочь определить, достигла ли посылка определенного положения или попадает ли цель в настроенное окно измерения.
Если необходимо рассчитать размеры упаковки, инженеры должны оценить полное расположение датчиков и логику управления. Одно измерение расстояния не обеспечивает автоматически полное трехмерное измерение упаковки.
Промышленному оборудованию может потребоваться постоянный или периодический контроль положения компонентов, уровня материалов или изменения расстояний. Аналоговый выход O1D100 может быть полезен, когда контроллеру нужен сигнал, связанный с расстоянием, а не простое состояние включения/выключения.
Прежде чем использовать его для измерения уровня или мониторинга неровных поверхностей, проверьте материал объекта, геометрию датчика, условия окружающей среды и требуемый допуск измерения.
Правильная интеграция начинается с электрической совместимости и четкого понимания того, как будут использоваться измерения. Даже исправный датчик может давать ненадежные результаты работы системы, если его выходные настройки или конфигурация контроллера неверны.
Для интеграции с ПЛК проверьте характеристики электрического входа и логику масштабирования выбранного контроллера. Не предполагайте, что каждый протокол связи, указанный для других продуктов автоматизации, поддерживается напрямую O1D100. Его документированный интерфейс связи — IO-Link; любая интеграция на уровне сети может потребовать совместимого ведущего устройства или шлюза.
Лучшим датчиком расстояния является тот, который соответствует реальным эксплуатационным требованиям приложения, а не обязательно модель с наибольшим номинальным диапазоном. Структурированное сравнение помогает покупателям избежать выбора устройства, неподходящего для целевого материала или системы управления.
| Фактор выбора | Что проверить | Почему это важно |
|---|---|---|
| Расстояние измерения | Минимальное, нормальное и максимальное рабочее расстояние | Гарантирует, что цель остается в пределах полезного диапазона. |
| Целевая поверхность | Цвет, отражательная способность, текстура и размеры | Влияет на качество и надежность возвращаемого оптического сигнала. |
| Требуемая точность | Допустимая погрешность измерения на фактическом расстоянии | Предотвращает использование датчика дальнего действия за пределами его практического допуска. |
| Совместимость выходов | Входы PNP, аналоговые каналы или поддержка IO-Link | Обеспечивает возможность связи датчика с системой управления. |
| Операционная среда | Температура, пыль, влага, вибрация и окружающий свет | Помогает определить, может ли датчик надежно работать в месте установки. |
| Требования к ответу | Частота выборки и время машинного цикла | Обеспечивает соответствие обновлений измерений скорости процесса. |
| Место для установки | Размеры корпуса, монтажное положение и доступ к кабелям | Поддерживает простую механическую интеграцию и обслуживание. |
При сравнении O1D100 с другим датчиком ознакомьтесь с официальными характеристиками обоих продуктов в сопоставимых условиях. Различия в принципах измерения, эталонных целевых показателях, выходных функциях и экологических рейтингах могут привести к тому, что заголовки технических характеристик могут ввести в заблуждение.
Перед размещением заказа отделы закупок также должны проверить точное обозначение модели, состояние продукта, время выполнения заказа, условия гарантии и наличие технической документации.
Правильная практика установки помогает обеспечить согласованность измерений и свести к минимуму ненужный поиск и устранение неисправностей. Хотя IFM O1D100 имеет степень защиты IP67, условия установки и целевые характеристики по-прежнему влияют на практические характеристики.
Для применений, связанных с пылью или масляным туманом, установите график технического обслуживания, основанный на фактическом уровне загрязнения. Класс корпуса не гарантирует, что на оптические измерения не повлияют отложения на переднем окне датчика.
Если измерения колеблются, перед заменой устройства проверьте выравнивание, отражательную способность цели, окружающее освещение, электрические соединения и настройки конфигурации. При необходимости сравните показания датчика с известным эталонным измерением в контролируемых условиях.
Опубликованный диапазон измерений составляет 0,2–10 метров при указанных эталонных условиях с использованием белой мишени с ремиссией 90%. Фактическая производительность зависит от целевых характеристик и операционной среды.
Да. O1D100 поддерживает IO-Link COM2 на скорости 38,4 кбод и IO-Link версии 1.1. Для доступа к функциям связи требуется совместимый мастер IO-Link.
Да. Один из его выходов можно настроить на сигнал тока 4–20 мА или сигнал напряжения 0–10 В. Аналоговый диапазон должен быть настроен в соответствии с требованиями измерения приложения и входом контроллера.
Степень защиты IP67 обеспечивает защиту от проникновения пыли и временного погружения в воду при определенных условиях испытаний. Однако сильное загрязнение оптического окна может повлиять на качество измерений, поэтому для каждой установки следует оценивать экологическую пригодность и требования к очистке.
Указанное рабочее напряжение составляет 18–30 В постоянного тока. Всегда следуйте официальной схеме подключения и проверяйте требования к источнику питания и входу контроллера перед подключением датчика.
Обеспечьте правильное выравнивание, используйте репрезентативные целевые материалы во время тестирования, держите оптическое окно в чистоте и соответствующим образом настройте частоту дискретизации и выходные пороги. Если показания остаются нестабильными, проверьте окружающее освещение, отражательную способность поверхности, электрические помехи и рабочее расстояние.
Промышленные покупатели могут связаться с Floating Light через страницу продукта IFM O1D100, чтобы запросить предложение и подтвердить наличие на складе, условия доставки, документацию по продукту и применимые условия гарантии.
ИФМ О1Д100 — это практичный вариант для промышленного применения, где требуется бесконтактное измерение расстояния, настраиваемое поведение переключения, выход аналогового сигнала и связь IO-Link. Его диапазон измерения до 10 метров при заданных эталонных условиях делает его достойным использования для позиционирования производственной линии, погрузочно-разгрузочных работ, упаковки и отдельных задач мониторинга оборудования.
Ключом к успешной реализации является соответствие фактических характеристик измерения датчика и возможностей интерфейса с целевым материалом, рабочим расстоянием, машинным циклом и условиями окружающей среды. Тщательная настройка и ввод в эксплуатацию так же важны, как и выбор правильной модели.
