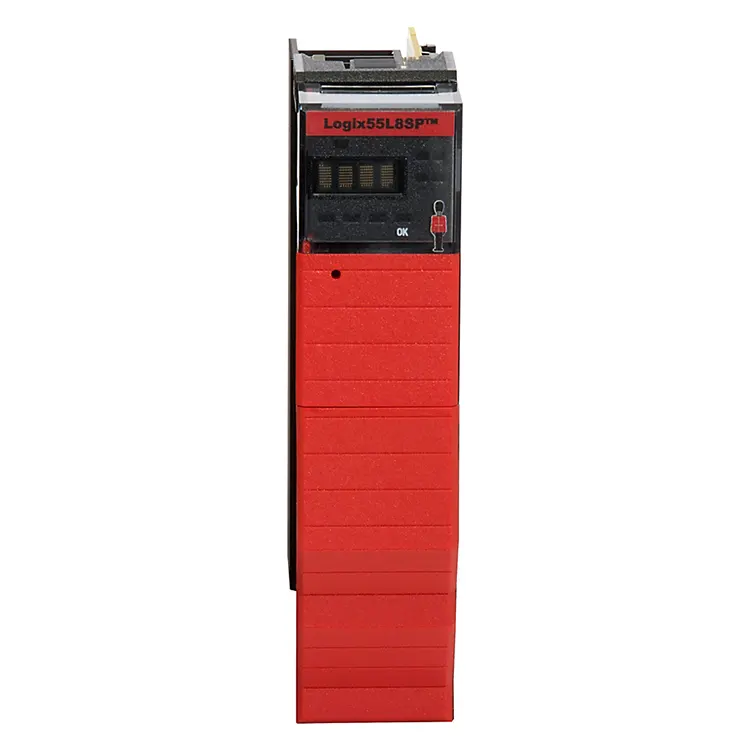

The Аллен-Брэдли 1756-Л8СПпредставляет собой контроллер партнера по безопасности, разработанный для архитектуры управления безопасностью GuardLogix 5580. Установленный в шасси ControlLogix вместе с совместимым основным контроллером GuardLogix 5580, он помогает обеспечить архитектуру обработки, необходимую для высокоинтегральных приложений промышленной безопасности. В этом руководстве объясняются его функции, архитектура, характеристики, особенности установки, рабочий процесс настройки, точки устранения неполадок и рекомендации по покупке для инженеров, групп технического обслуживания, системных интеграторов и покупателей промышленной автоматизации.
Системы промышленной автоматизации все чаще должны выполнять две задачи одновременно: поддерживать эффективную работу машин и надежно выполнять функции безопасности. В архитектуре GuardLogix 5580Аллен-Брэдли 1756-Л8СПслужит контроллером партнера по безопасности, связанным с совместимым основным контроллером GuardLogix.
В документации Rockwell Automation 1756-L8SP указан как часть семейства контроллеров безопасности GuardLogix 5580. Устройство — это не просто обычный автономный процессор ПЛК. Вместо этого он участвует в архитектуре безопасности системы и работает с совместимым основным контроллером. :contentReference[oaicite:0]{index=0}
Это различие важно при выборе сменного оборудования. Распространенной ошибкой при покупке является отношение к 1756-L8SP как к независимому процессору ControlLogix общего назначения. Его предполагаемая функция напрямую связана с архитектурой безопасности GuardLogix, поэтому совместимость с основным контроллером, шасси, микропрограммным обеспечением, конфигурацией проекта и применимыми требованиями безопасности необходимо рассматривать вместе.
Основная цель 1756-L8SP — участие в резервной архитектуре обработки данных, используемой контроллерами безопасности GuardLogix 5580. Компания Rockwell Automation включила 1756-L8SP в число контроллеров безопасности GuardLogix 5580 и идентифицирует устройство по коду продукта 176 в информации о контроллере Studio 5000. :contentReference[oaicite:1]{index=1}
Для проектировщика промышленных систем практическое преимущество является архитектурным: средства управления, связанные с безопасностью, могут быть интегрированы в среду автоматизации на базе ControlLogix, вместо того чтобы требовать совершенно отдельной платформы управления для каждой функции безопасности.
В зависимости от конструкции всей системы эта архитектура может поддерживать приложения, включающие защиту машин, функции аварийной остановки, защитную блокировку, безопасное движение, защиту процессов и другие задачи управления, связанные с безопасностью. Фактическая безопасность зависит от полной сертифицированной конфигурации, включая комбинацию контроллера, встроенное ПО, безопасный ввод-вывод, конструкцию приложения и применимые стандарты.
Одним из наиболее важных соображений является понимание того, что 1756-L8SP не заменяет основной контроллер GuardLogix. Он предназначен для работы с совместимым контроллером безопасности GuardLogix 5580.
Совместимые семейства основных контроллеров включают такие модели, как 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES и 1756-L85ES. В текущей документации Rockwell Automation эти модели идентифицируются как контроллеры GuardLogix 5580, а 1756-L8SP отдельно идентифицируется как контроллер безопасности в той же архитектуре. :contentReference[oaicite:2]{index=2}
Запускает приложение GuardLogix и координирует работу системы.
Обеспечивает роль партнера по безопасности в архитектуре контроллера.
Соединяет устройства полевой безопасности и функции безопасности машины.
В проектах, критически важных для безопасности, инженеры всегда должны сверять точную комбинацию контроллера и версию встроенного ПО с применимой технической документацией Rockwell Automation и сертификатом безопасности. В опубликованных технических данных Rockwell говорится, что определенные возможности функциональной безопасности зависят от указанных версий встроенного ПО и конфигураций системы. :contentReference[oaicite:3]{index=3}
Технические характеристики имеют значение при планировании замены, оценке состояния шкафа или проверке возможности установки модуля в существующей установке. Доступные технические ссылки идентифицируют 1756-L8SP как открытый контроллер Safety Partner, монтируемый на шасси.
| Параметр | Информация о 1756-Л8СП |
|---|---|
| Семейство продуктов | ControlLogix/GuardLogix 5580 |
| Тип продукта | Контроллер партнера по безопасности |
| Монтаж | Шасси ControlLogix |
| Корпус | Открытый стиль |
| Текущий розыгрыш | 5 мА при 1,2 В постоянного тока; примерно 1,2 А при 5,1 В постоянного тока |
| Рабочая температура | От -25 до 70 °C в зависимости от указанной конфигурации. |
| Температура хранения | Примерно от -40 до 85 °C |
| Относительная влажность | До 95 %, без конденсации |
| Сетевые порты | Нет встроенного сетевого порта |
В опубликованных спецификациях дистрибьюторов указаны стандартные показатели мощности и окружающей среды, указанные выше, в то время как документация Rockwell Automation должна оставаться справочной информацией по точным требованиям к установке и сертификации приложений безопасности. :contentReference[oaicite:4]{index=4}
1756-Л8СП актуален везде, где архитектура безопасности GuardLogix 5580 используется для интеграции управления безопасностью с более крупной системой промышленной автоматизации. Типичные среды могут включать производство, машиностроение, погрузочно-разгрузочные работы, автомобилестроение, упаковку и технологические установки.
Сам модуль не определяет функцию безопасности. Вместо этого он является частью комплексной системы безопасности, которая может включать в себя устройства ввода безопасности, устройства вывода безопасности, приводы, двигатели, охранное оборудование, устройства аварийной остановки и логику безопасности для конкретного приложения.
Правильная установка начинается с совместимости системы, а не просто с установки модуля в доступный слот. Перед заменой или вводом в эксплуатацию инженеры должны проверить шасси, основной контроллер GuardLogix, версию встроенного ПО, конфигурацию проекта и документацию, связанную с безопасностью.
Запасной модуль никогда не следует выбирать только потому, что каталожный номер выглядит похожим. GuardLogix, ControlLogix и более ранние поколения контроллеров могут иметь визуально похожее оборудование, но разные функциональные роли.
Когда система GuardLogix сообщает о проблеме, связанной с партнером по безопасности, персонал по техническому обслуживанию должен сначала определить, связана ли проблема с аппаратным обеспечением, конфигурацией, встроенным программным обеспечением, связью шасси или более широкой системой безопасности.
| Наблюдаемое состояние | Элементы для проверки |
|---|---|
| Ошибка контроллера или партнера | Состояние контроллера, диагностика модуля, совместимость прошивки и конфигурация проекта. |
| Неожиданный статус безопасности | Безопасность ввода-вывода, логика приложения, полевые устройства и диагностика задач безопасности |
| Модуль не распознан | Размещение шасси, идентификация аппаратного обеспечения, совместимость версий и конфигурация. |
| Система выходит из строя после замены | Правильный каталожный номер, прошивка, версия проекта, сопряжение контроллера и проверка безопасности. |
Перед заменой модуля группы технического обслуживания должны документировать исходную идентификацию оборудования и версию контроллера. Этот простой шаг может значительно сократить задержки при вводе в эксплуатацию, особенно в старых производственных системах, где исходная проектная документация может быть неполной.
Приобретение промышленного контроллера отличается от покупки обычного продукта бытовой электроники. Покупателям необходимо учитывать точные номера деталей, состояние оборудования, информацию о версии, доступность, документацию, условия гарантии и совместимость приложений.
Для Allen-Bradley 1756-L8SP перед размещением заказа покупатели должны подтвердить как минимум следующую информацию:
Торговая Компания Автоматизации Плавающего Света, ООО. может поддержать покупателей промышленной автоматизации, которым нужна помощь в выборе компонентов автоматизации и поиске запасного оборудования. При запросе предложения предоставление полного каталожного номера и доступной паспортной информации может помочь сократить ненужное общение и повысить точность идентификации деталей.
Нет. 1756-L8SP — это партнерский контроллер безопасности, используемый в архитектуре безопасности GuardLogix 5580. Его не следует рассматривать как автономный процессор ControlLogix общего назначения. Rockwell Automation относит его к семейству контроллеров безопасности GuardLogix 5580. :contentReference[oaicite:6]{index=6}
1756-Л8СП предназначен для работы с совместимыми контроллерами первичной безопасности GuardLogix 5580, включая членов семейства от 1756-L81ES до 1756-L85ES. Точную совместимость следует проверять по текущей документации Rockwell Automation и установленной версии встроенного ПО. :contentReference[oaicite:7]{index=7}
В доступных спецификациях продукта указано, что 1756-L8SP не имеет встроенного сетевого порта. Его роль заключается в обеспечении безопасности внутри шасси ControlLogix, а не в качестве автономного сетевого контроллера. :contentReference[oaicite:8]{index=8}
Системы GuardLogix 5580 настраиваются и программируются с помощью Studio 5000 Logix Designer. Точную версию программного обеспечения и требования к совместимости следует сверить с микропрограммой контроллера и требованиями проекта.
Замену аппаратного обеспечения не следует рассматривать как простую процедуру «подключи и работай» для обеспечения безопасности. Замену следует проверить на соответствие существующему контроллеру, встроенному программному обеспечению, конфигурации проекта, требованиям безопасности и процедуре ввода в эксплуатацию.
В технической документации Rockwell Automation указано, что указанные конфигурации GuardLogix 5580 с использованием 1756-L8SP могут поддерживать возможности до уровня SIL 3 и категории 4/уровня производительности e в применимых условиях. Сертификация зависит от всей системы, указанного встроенного ПО, архитектуры и реализации, а не только от 1756-L8SP. :contentReference[oaicite:9]{index=9}
Аллен-Брэдли 1756-L8SP занимает специализированное место на платформе GuardLogix 5580. Вместо того, чтобы функционировать как независимый ПЛК, он работает как партнер по безопасности в рамках совместимой архитектуры GuardLogix, помогая обеспечить структуру обработки, необходимую для приложений безопасности с высокой степенью интеграции.
Для инженеров наиболее важными факторами являются совместимость системы, сопряжение контроллеров, встроенное ПО, требования к шасси, разработка приложений безопасности и проверка. Для отделов закупок одинаково важными могут быть точная проверка номера детали, состояние продукта, отслеживаемость, гарантия и требования к доставке.
Четкое понимание 1756-L8SP может помочь уменьшить количество неправильных замен, сократить время устранения неполадок и сделать обслуживание промышленной автоматизации более предсказуемым. Планируете ли вы новую установку GuardLogix или ищете замену существующей производственной линии, перед покупкой и вводом в эксплуатацию всегда необходимо проводить точную идентификацию продукта.
