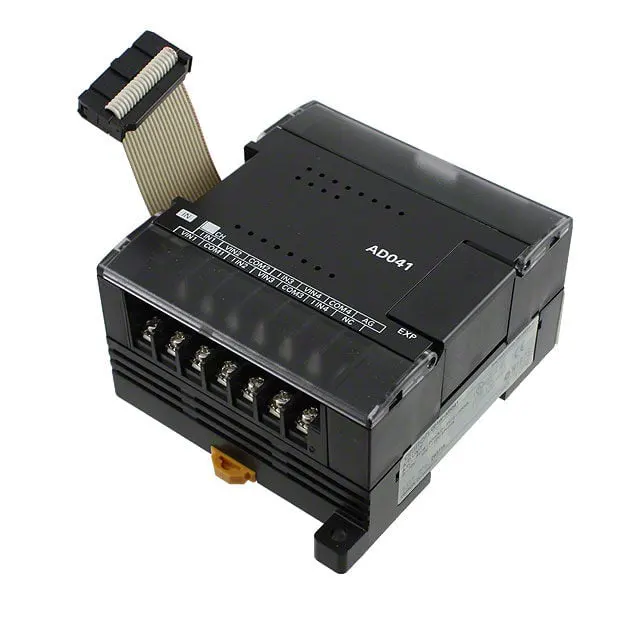

Омрон CP1W-AD041

Omron CP1W-AD041 — это 4-канальный модуль расширения аналоговых входов, совместимый исключительно с программируемым логическим контроллером серии CP1E. Он может преобразовывать внешние сигналы тока 4–20 мА или аналоговые сигналы напряжения 0–10 В в цифровые сигналы, которые могут распознаваться ПЛК, чтобы система управления могла собирать и обрабатывать постоянно меняющиеся физические параметры.

Каждый канал поддерживает независимую настройку диапазона сигнала, что позволяет гибко адаптироваться к различным типам датчиков и условиям работы на объекте. Оригинальная технология производства Omron гарантирует стабильность модуля в длительной непрерывной работе, а компактные размеры не займут дополнительного места для установки в электрошкафу.

Основные технические характеристики

· Количество входных каналов:4 изолированных аналоговых входных канала

· Поддерживаемые типы сигналов:Постоянное напряжение 0–10 В, постоянный ток 4–20 мА

· Разрешение:1/4000 (полная шкала)

· Скорость конвертации:150 мкс на канал

· Точность:±0,3% полной шкалы (температура окружающей среды 25°C)

· Источник питания:Питание от главного ПЛК CP1E, внешний источник питания не требуется.

· Способ установки:Совместим с монтажом на DIN-рейку Omron, может быть установлен непосредственно на шине расширения CP1E.

· Температура рабочей среды:От 0°C до 55°C, температура хранения: от -20°C до 75°C.

· Влажность:От 5% до 95% относительной влажности (без конденсации)

Сравнение аналогичных модулей аналогового ввода Omron

Компания Omron предоставляет различные спецификации аналоговых модулей расширения для ПЛК серии CP. Для удобства клиентов в выборе нужного продукта мы разобрали для сравнения основные параметры нескольких распространенных моделей следующим образом:

Из результатов сравнения видно, что CP1W-AD041 имеет более очевидные преимущества в стоимости, когда нужно собрать 3-4 аналоговых сигнала на платформе CP1E.

По сравнению с 2-канальным CP1W-AD021 стоимость единицы канала CP1W-AD041 снижена примерно на 15%, что больше подходит для применения в системах управления среднего размера.

В отличие от высокоточных модулей серии CJ, CP1W-AD041 предназначен для общепромышленного контроля, и его точность может полностью удовлетворить большинство требований обнаружения легкой промышленности, упаковки, водоочистки и других отраслей, а цена составляет всего 1/3 от цены модулей высокого класса.

Рекомендуемые подходящие решения

1. Согласование с хостом ПЛК

CP1W-AD041 специально разработан для ПЛК Omron серии CP1E, который можно напрямую расширить на хостах серий CP1E N, E и S.

К одному хосту CP1E можно подключить до 3 модулей расширения CP1W, включая CP1W-AD041, то есть можно расширить до 12 аналоговых входных каналов, что может удовлетворить требования к сбору сигнала большинства устройств автоматизации малого и среднего размера.

Если вы используете более старые хосты серии CP1H или CP1L, эта модель также совместима, но перед покупкой вам необходимо подтвердить версию прошивки хоста.

Если вам необходимо расширить более 12 каналов, мы рекомендуем вам подобрать хост CP1E-N60 с большей емкостью, который может поддерживать больше модулей расширения для удовлетворения спроса.

2. Совместимость с другими модулями расширения.

В соответствии с различными сценариями применения мы предоставляем следующие общие комбинации соответствия:

· Небольшая система определения температуры и давления: CP1E-N20 + 1 x CP1W-AD041 + 1 датчик температуры + 1 датчик давления. Эта комбинация может одновременно собирать 2 сигнала температуры и 2 сигнала давления, стоимость находится в пределах 300 долларов США, что очень подходит для небольшого промышленного испытательного оборудования.

· Многоканальная система контроля уровня жидкости: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 входных сигналов уровня жидкости, 2 аналоговых выходных сигнала регулировки, могут осуществлять автоматическую регулировку уровня жидкости в 4 резервуарах для хранения, что широко используется в небольшом оборудовании для очистки воды и пищевой промышленности.

· Многоосный инверторный сбор данных о скорости: CP1E-N30 + 1 x CP1W-AD041 + 4 преобразователя частоты с аналоговым выходом, собирают сигналы выходной частоты и тока 4 инверторов в режиме реального времени, реализуют централизованный мониторинг системы транспортировки, что может эффективно улучшить стабильность работы оборудования.

3. Адаптация датчиков

CP1W-AD041 поддерживает выходное напряжение 0–10 В и датчики с токовым выходом 4–20 мА одновременно. Большинство распространенных промышленных датчиков на рынке могут быть подключены напрямую без дополнительных модулей преобразования, включая датчики давления, датчики температуры, ультразвуковые датчики уровня, датчики расхода, датчики смещения и т. д.

Если ваш датчик выдает другой диапазон сигнала, вы также можете настроить диапазон с помощью программы ПЛК для адаптации, которая обладает высокой гибкостью.

Типичные сценарии применения

· Легкое промышленное упаковочное оборудование:измеряйте давление упаковочной пленки и температуру запечатывающей части, регулируйте параметры в режиме реального времени, чтобы обеспечить качество упаковки

· Система водоподготовки:Соберите уровень жидкости в резервуаре для воды, расход трубопровода и значение pH, а также осуществите автоматический запуск и остановку водяного насоса.

· Система постоянного контроля температуры:собирать сигнал температуры, выдаваемый передатчиком, и выводить управляющий сигнал через соответствующий модуль аналогового вывода для регулировки мощности нагрева.

· Текстильное оборудование:собрать сигнал натяжения пряжи, отрегулировать скорость подающего ролика для поддержания стабильности натяжения

· Автоматизированное испытательное оборудование:собирать несколько аналоговых сигналов с испытательного стенда для записи и оценки данных вместо ручного тестирования для повышения эффективности

Послепродажное обслуживание

На все модули Omron CP1W-AD041, продаваемые Floating Light Automation, предоставляется 12-месячное послепродажное гарантийное обслуживание. В течение гарантийного периода, если возникнут какие-либо проблемы с качеством, не связанные с человеческим фактором, мы предоставим бесплатную замену или полный возврат средств.

У нас есть профессиональные технические инженеры, которые могут предоставить вам бесплатную техническую консультацию, включая рекомендации по подключению, настройке программы и другие сопутствующие вопросы.

Для оптовых заказов мы можем предоставить дополнительные оптовые скидки, а наши специалисты по продажам могут связаться с нашими сотрудниками по продажам для обсуждения конкретных льготных условий.

Потенциал поставок и гарантия источника

Floating Light Automation установила долгосрочные стабильные отношения сотрудничества с официальными авторизованными дистрибьюторами Omron и крупными поставщиками каналов продаж.

В настоящее время спотовый запас CP1W-AD041 на наших складах в Китае и США достиг 120+ единиц, что может удовлетворить спрос на мелкосерийное пробное производство прототипов и крупносерийную закупку полных комплектов оборудования.

Все продукты, продаваемые нами, являются 100% оригинальными новыми продуктами, которые могут предоставить оригинальные заводские сертификаты проверки качества Omron и сертификаты квалификации партии.

Мы поддерживаем стороннюю заводскую проверку, любые проблемы с качеством продукции, которые не соответствуют исходным заводским стандартам, могут быть безоговорочно возвращены или заменены в течение 12 месяцев.

Что касается логистики, мы поддерживаем DHL, FedEx, UPS и другие глобальные каналы экспресс-доставки, заказ может быть отправлен в течение 24 часов после оплаты, а в общие европейские и североамериканские регионы доставка может быть доставлена ​​в течение 3-7 рабочих дней.

Для долгосрочных заказчиков инжиниринга мы можем предоставить услугу постоянного резерва запасов, чтобы гарантировать, что ваш проект не повлияет на ход строительства из-за нехватки аксессуаров.

Часто задаваемые вопросы

Вопрос: Как установить Omron CP1W-AD041?

О: CP1W-AD041 подключается непосредственно к правой стороне модуля ЦПУ или предыдущего модуля расширения через разъем расширения. Чтобы установить:

1. Подключите соединительный кабель расширения ввода-вывода модуля к разъему расширения модуля ЦПУ или предыдущего модуля расширения.

2. Закрепите модуль на DIN-рейке.

3. Если требуются дополнительные модули расширения, дальнейшее расширение возможно через разъем расширения на правой стороне модуля.

Примечание. Соединительный кабель расширения ввода-вывода постоянно прикреплен к модулю и не может быть удален. Не прикасайтесь к кабелю во время работы, чтобы предотвратить неисправности, вызванные статическим электричеством.

Вопрос: Поддерживает ли CP1W-AD041 усреднение?

О: Да, это так. Усреднение можно включить или отключить индивидуально для каждого канала в настройках входного диапазона.

Когда усреднение включено, модуль выводит среднее значение нескольких выборок, что помогает подавить шум сигнала.

Вопрос: Поддерживает ли CP1W-AD041 обнаружение обрыва провода?

О: Да, это так. CP1W-AD041 оснащен функцией обнаружения обрыва провода для входных диапазонов 1–5 В и 4–20 мА. Модуль может обнаружить ненормальное состояние, если обрыв сигнального провода датчика.
